Opis
funkcije
- Plazemsko/REZANJE – Električni tok se uporablja za ustvarjanje plazemskega curka, ki tali material, ki se nato odstrani s stisnjenim zrakom. To omogoča enostavno in natančno rezanje vseh prevodnih kovin, kot so mehko jeklo, nerjaveče jeklo, baker, aluminij, titan in številne druge.
- Debelina reza – Možni so rezi do 20 mm, odvisno od materiala. Konstrukcijsko jeklo ST37: 15–20 mm, V2A ali V4A: 8–10 mm, aluminij: 5–8 mm.
- Pilotni vžig – Visokofrekvenčni (HF) pilotni vžig za vrhunsko delovanje vžiga. Stik z obdelovancem ni potreben! Pilotni plamen vzpostavi oblok. Ta gorilnik lahko deluje z distančnikom, ki je vključen v obseg dobave.
- Rezalni tok – Brezstopenjska nastavitev od 30 do 60 A. Vmesnik THC omogoča povezavo s CNC portalnimi sistemi in samodejno krmiljenje razdalje gorilnika prek napetosti obloka – idealno za natančne serijske in konturne reze.
- Način delovanja »MREŽASTA KOVINA« – je še posebej primeren za obdelovance z mrežasto strukturo ali prekinitvami, kjer lahko oblok za kratek čas izgubi stik.
- Način delovanja »PLOČEVINA« – priporočljivo za neprekinjene pločevine, kjer je zagotovljen enakomeren vzorec rezanja.
- Nastavitve predprepihovanja in naknadnega prepihovanja – Ta funkcija vam omogoča individualno nastavitev časa predprepihovanja in naknadnega prepihovanja zraka.
Značilnosti in prednosti naprave

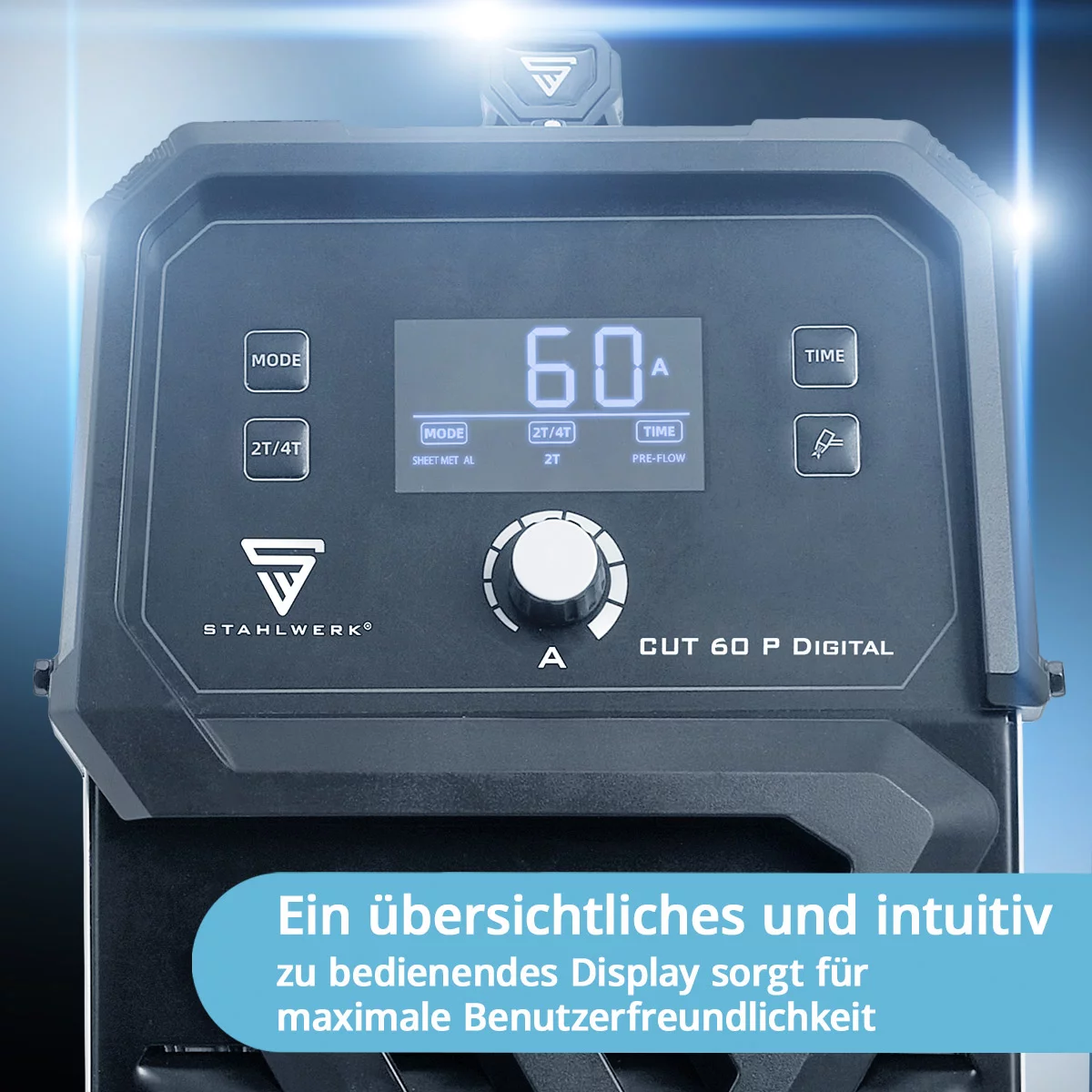

- Uporabniku prijazno upravljanje – Jasno strukturirana sprednja plošča z digitalnim zaslonom, preklapljanjem 2T/4T, preverjanjem plina in časom naknadnega pretoka omogoča enostavno nastavitev vseh pomembnih parametrov.
- IGBT tehnologija – najnovejša in najnaprednejša tranzistorska tehnologija omogoča visokozmogljivo varjenje! Brez transformatorja, brez MOSFET-a, najsodobnejši IGBT!

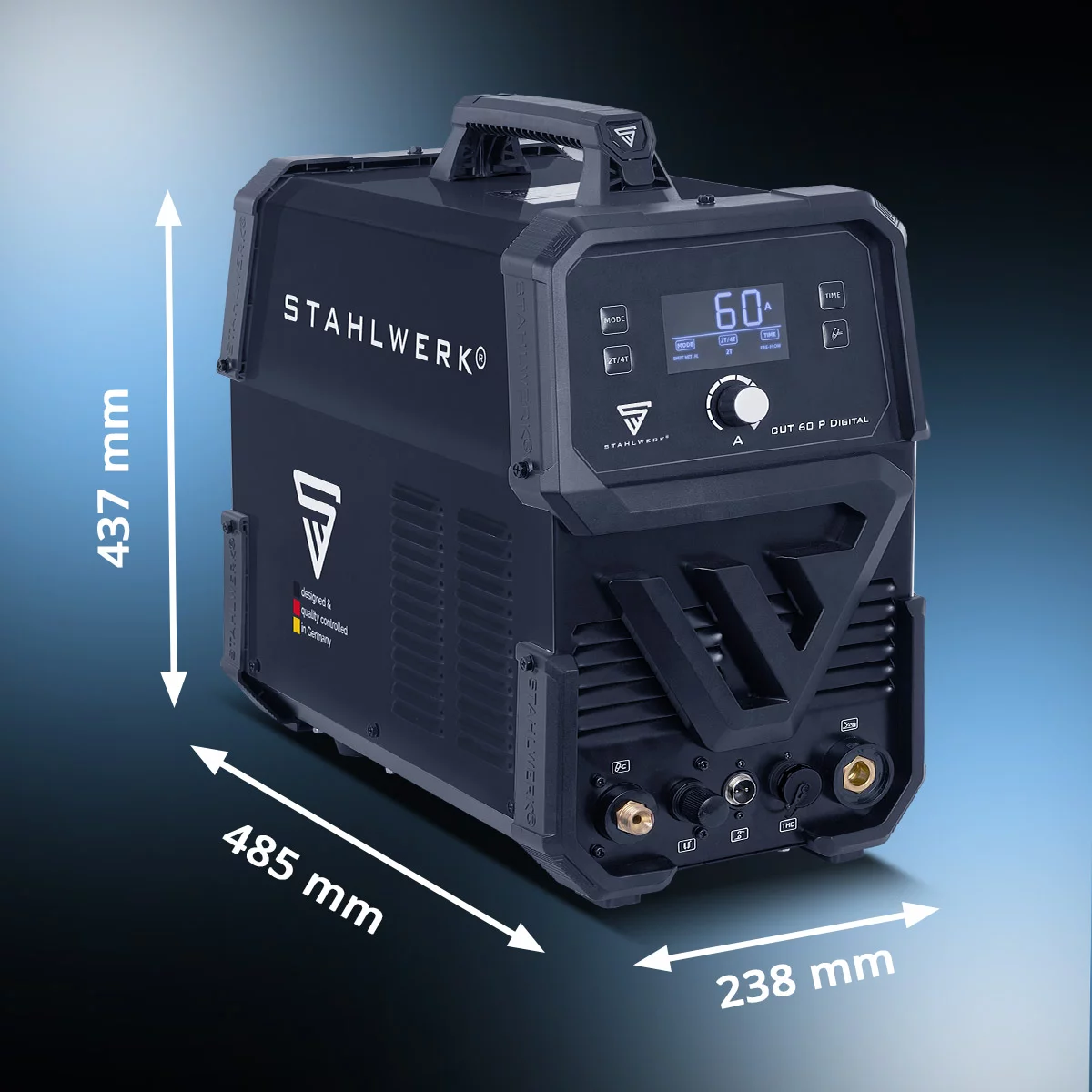

- Lahka in kompaktna zasnova – Naprava tehta le 19,2 kg in meri 485 x 238 x 437 mm, zato jo je enostavno prenašati in je idealna za zahtevna rezalna opravila. Inovativni IGBT tranzistorji prihranijo prostor in težo v primerjavi s starejšo tehnologijo MOSFET.
- Največja učinkovitost in zmogljivost – Napravo napaja trifazni izmenični tok (400 V), ki omogoča izhodno moč dejanskih 60 amperov.
- Pametno hlajenje in zaščita pred pregrevanjem – Najsodobnejša tehnologija, integrirana zaščita pred pregrevanjem in visokozmogljivo hlajenje omogočajo doseganje maksimalne zmogljivosti.
Tehnični podatki
| Model | STAHLWERK CUT 60 P Digital |
| Izhodni tok | 30–60 A |
| Delovni cikel (40 °C) | 60 % pri 60 A / 100 % pri 50 A |
| Izhodna napetost THC | 285 V (± 10 V) |
| Napetost odprtega tokokroga | 320 V |
| Razred zaščite | IP21S |
| Omrežna napetost | 400 V AC (+-15 %) / 3 faze |
| Omrežna frekvenca | 50/60 Hz |
| Največji omrežni tok (I1max) | 17,5 A |
| Največji efektivni omrežni tok (I1eff) | 13,5 A |
| Teža | 19,2 kg |
| Dimenzije D x Š x V (mm) | 485 x 238 x 437 |
| Omrežna povezava | 5-pinski CEE vtič, 400 V, 16 A |
| zračni tlak | 4 – 6 barov |
| pretok zraka | min. 100 l/min |
| Standardi | IEC 60974-1; EN 60974-10 (razred A) |
| Registrska št. OEEO DE | 85577200 |
| Potrjeno s strani | SGS Standards Technical Services Co., Ltd. |

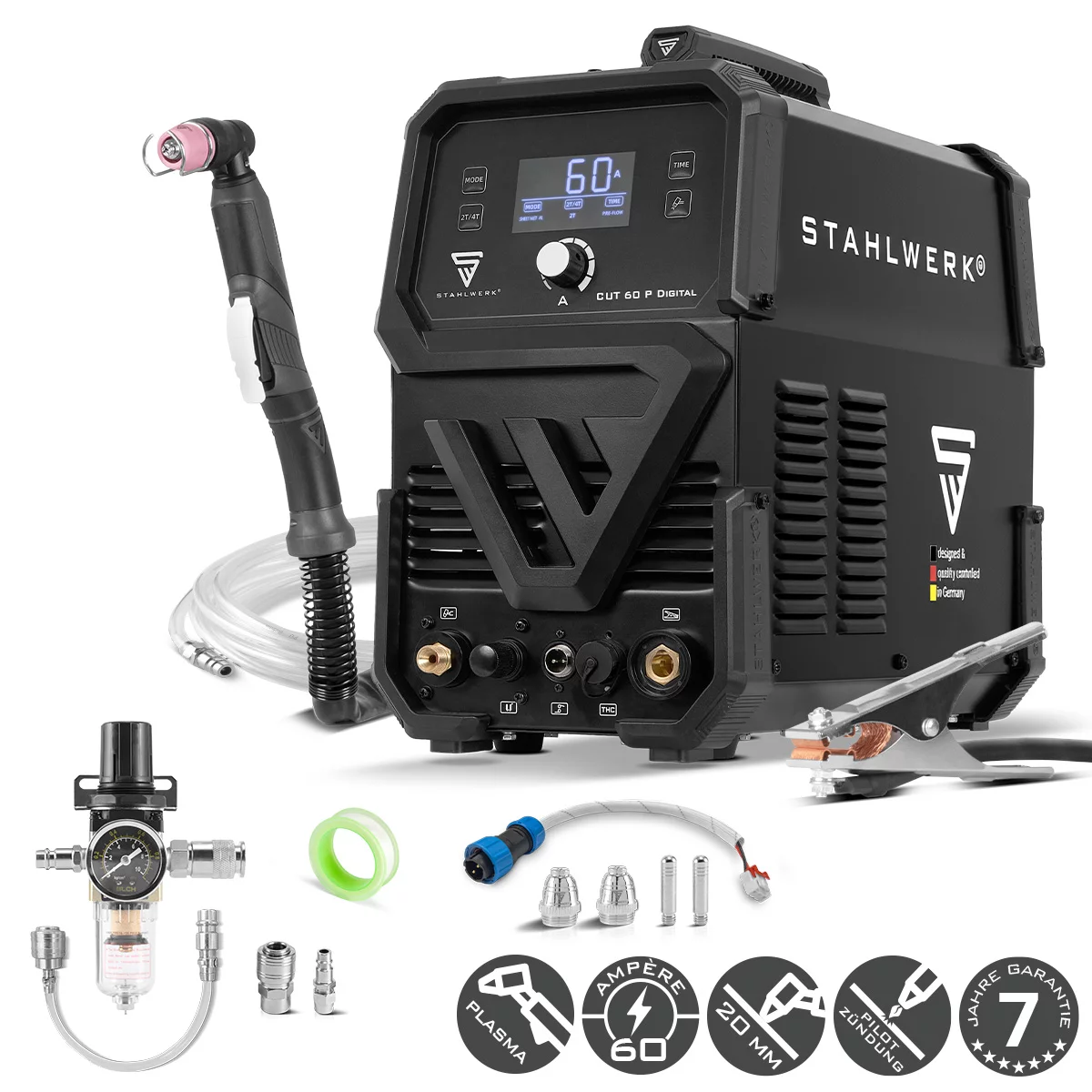

Obseg dobave
- 1 x digitalni plazemski rezalnik STAHLWERK CUT 60 P
- 1 x Profesionalni paket cevi za plazemski gorilnik, 3 metre, z gorilnikom P60
- 1 x kabel krmilnika THC
- 1 x Komplet plazemske opreme, 4-delni (že nameščen na plazemski gorilniku):
- 1 x Plazemska šoba
- 1 x plazemska elektroda
- 1 x keramični pokrovček
- 1 x distančnik
- 1 x ozemljitveni kabel 3 metre
- 1 x ločevalnik vode z manometrom in hitrimi spojkami od naprave do ločevalnika vode, vključno s 4-delnim priključnim kompletom
- 1 x cev za priklop zraka s hitro spojko, 5 metrov
- 1 x zaščitni etui
- 1 x teflonski trak
