Opis
Funkcije in komponente naprave
- AC/DC TIG varjenje – izmenični tok (AC) in enosmerni tok (DC). Varjenje skoraj vseh kovin, kot so jeklo, nerjaveče jeklo, aluminij, baker in še veliko več.
- Kombinirana naprava 3 v 1 – TIG in MMA varjenje je možno do 200 A, plazemsko rezanje do 50 A.
- Plazemsko rezanje / REZANJE – Elektrika se uporablja za ustvarjanje plazemskega curka, ki tali material, ki se nato odstrani s stisnjenim zrakom. To omogoča enostavno in natančno rezanje vseh prevodnih kovin, kot so standardno jeklo, nerjaveče jeklo, baker, aluminij, titan in številne druge.
- Debelina reza – Odvisno od materiala so možni rezi do 12 mm. Konstrukcijsko jeklo ST37 do 12 mm, V2A ali V4A do 8 mm in aluminij do 5 mm.

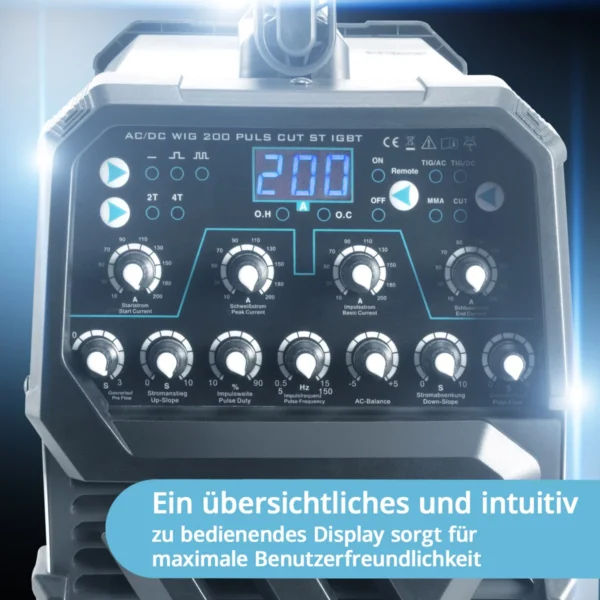

- Celovita pulzna funkcija – TIG PULSE – preprečuje pregorevanje materiala in zmanjšuje deformacije zaradi vročine, še posebej primerna za varjenje tankih plošč, katerih material zahteva le majhen dovod toplote. Nastavljivi parametri vključujejo pulzni tok, širino pulza, frekvenco pulza, dolg in kratek pulz.
- IGBT tehnologija – Najnovejša in najsodobnejša tranzistorska tehnologija omogoča visokozmogljivo varjenje! Brez transformatorja, brez MOSFET-a, samo najsodobnejši IGBT-ji!

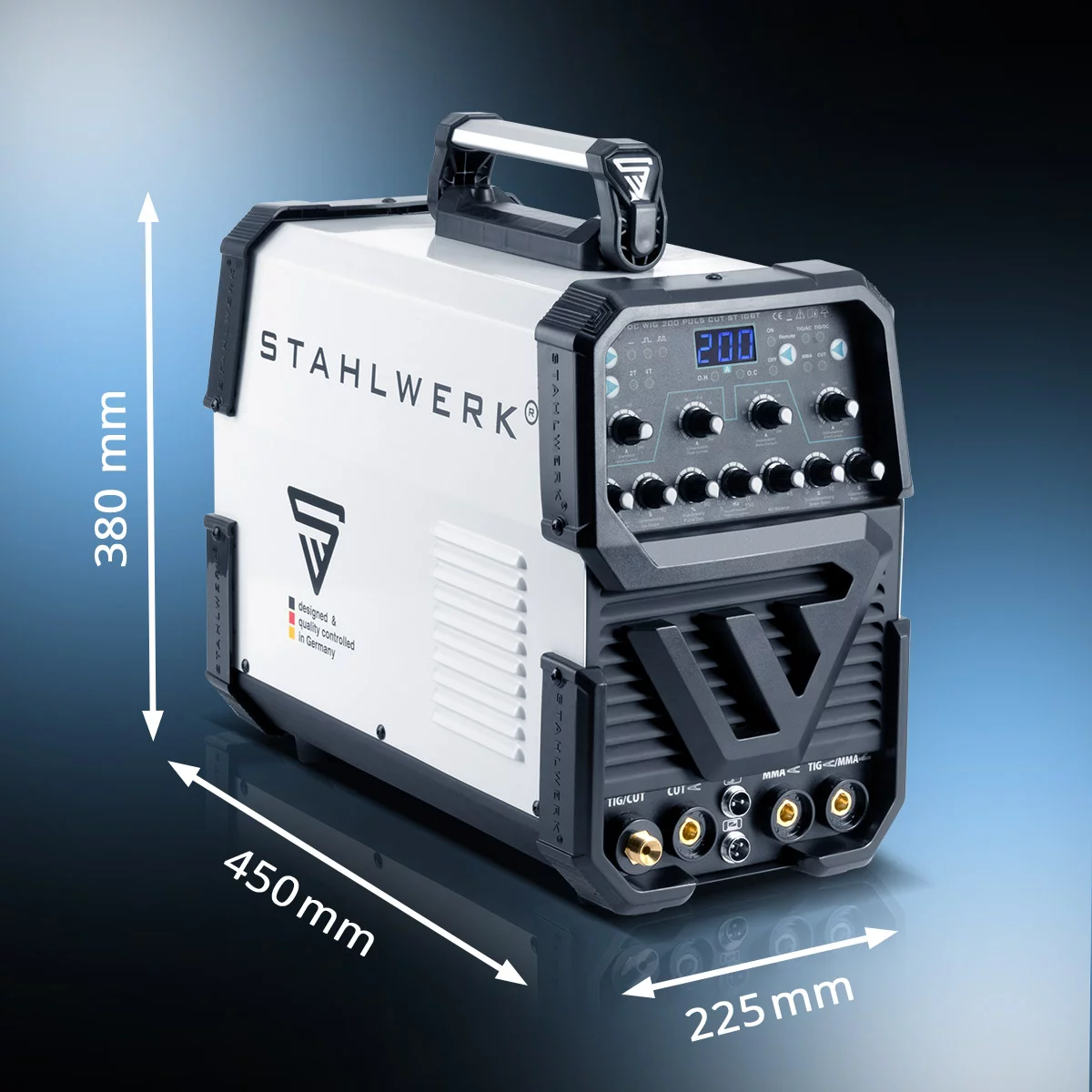

- Lahka in kompaktna zasnova – tehta le 13 kg in meri 455 x 220 x 370 mm. Inovativni IGBT tranzistorji prihranijo prostor in težo v primerjavi s staro tehnologijo MOSFET. Konec težkega dvigovanja!
- VF vžig – omogoča brezkontaktni vžig in zagotavlja bistveno boljše rezultate varjenja. Brez vzgonskega obloka, brez vžiga zaradi udarca!
- Najvišja učinkovitost in zmogljivost – Napravo napaja enofazni izmenični tok (230 V), ki omogoča izhodno moč 200 amperov.
- Pametno hlajenje in zaščita pred pregrevanjem – Najsodobnejša tehnologija, integrirana zaščita pred pregrevanjem in visokozmogljivo hlajenje omogočajo maksimalno zmogljivost.
Značilnosti in prednosti naprave
- 2T/4T (TIG) določa način delovanja in ponuja napreden nadzor nad pretokom toka. V načinu 2T ostane visokofrekvenčni (HF) vžig aktiven, dokler ni sproščen sprožilec gorilnika. V načinu 4T se oblok vžge po enkratnem pritisku in sprostitvi sprožilca. S ponovnim pritiskom in sprostitvijo sprožilca se vžig ustavi. Nekatere funkcije, kot je zmanjšanje toka, so na voljo samo v načinu 4T.
- Povečanje/zmanjšanje toka – preprečuje nastanek vdolbin (končnih kraterjev) na koncu varjenja.
- Kontaktni vžig (REZANJE) – Visokofrekvenčni (HF) kontaktni vžig za prvovrstno delovanje vžiga. En prehod skozi obdelovanec je zadosten.
- Rezalni tok (CUT) – Brezstopenjsko nastavljiv od 15 do 50 A.
- Sledenje zraka (REZANJE) – Po končanem postopku rezanja zrak samodejno prehaja, da ohladi gorilnik in zmanjša obrabo šobe in elektrode.
- Pred- in naknadno vžiganje plina (TIG) – ščitita volframovo elektrodo pred prekomerno obrabo in varilni šiv pred oksidacijo. Te parametre je mogoče individualno in ločeno nastavljati. Določajo, kako dolgo naj plin teče pred in po vžigu.
- Ravnovesje AC – je spremenljiva nastavitev med razbitjem oksidne plasti (-) in globljim prodiranjem (+). To pomaga vplivati na lastnosti različnih materialov in zlitin.
- Daljinsko upravljanje z gorilnikom ali pedalom. Varilni tok lahko kadar koli priročno prilagodite z vrtljivim regulatorjem, nameščenim na gorilniku. Varilni tok lahko prilagodite tudi z našim opcijskim nožnim pedalom.
- Varilni tok / pulzni tok – Z gumboma “Varilni tok” in “Pulzni tok” lahko nastavite dve različni jakosti toka za varilni postopek, med katerima se varilni tok nato nenehno preklaplja.
- Širina impulza – Širina impulza določa, kako dolgo varilni tok ostane na pulznem toku, preden se vrne na normalen varilni tok.
- Frekvenca impulzov – Frekvenca impulzov določa, kako pogosto se tok v določenem časovnem obdobju spreminja med obema nastavljenima vrednostma.
- Dolg impulz – Varni šiv postane širši, vnos toplote je večji in preboj je globlji.
- Kratek impulz – Varilno kad je lažje nadzorovati in tveganje za varjenje luknje v pločevini je manjše.
- Nožni pedal – Daljinsko upravljanje toka s pedalom ( ni priložen). Način nožnega upravljanja ponuja prednost regulacije toka tudi med varjenjem, kar vam daje različne možnosti za izvajanje varilnih del. V načinu s pedalom ni na voljo pulzne funkcije. Največji tok je nastavljen na napravi. Pedal je nastavljen na 10. Ko pritisnete pedal, se naprava vžge z nižjim tokom, kot je prikazano na zaslonu. Takoj ko je pedal popolnoma pritisnjen, je dosežen nastavljeni največji tok. Vrednost na zaslonu se v tem času ne spremeni. Primeri: Prikaz največjega toka: 100 A / Vžigalni tok s pedalom: približno 40 A, Prikaz največjega toka: 150 A / Vžigalni tok s pedalom: približno 80 A, Prikaz največjega toka: 200 A / Vžigalni tok s pedalom: približno 110 A
- Vroči zagon – Samodejno povečanje napetosti ob zagonu za boljše rezultate vžiga.
- Proti prijemanju – Samodejno zmanjšanje varilnega toka, ko se elektroda prijemi, omogoča enostavno odstranitev.
- TIG (volframov inertni plin) – varjenje v zaščitni plinski atmosferi z inertnimi/neaktivnimi plini, kot je argon 4,6 (99,996 %). V argonskem zvonu med volframovo elektrodo in obdelovancem se ustvari oblok. To stopi material in morebitni dodani kovinski material, kar ustvari zvar.
- Varjenje z elektrodo MMA / obločno varjenje – univerzalni postopek varjenja. Oblok tali elektrodo in tvori zvar. Zaščitni plin ni potreben.
Opomba : Ta naprava ni namenjena uporabi v stanovanjskih območjih, kjer je napajanje zagotovljeno prek javnega nizkonapetostnega omrežja. V teh območjih je lahko zaradi prevodnih in sevanih motenj težko zagotoviti elektromagnetno združljivost.
Tehnični podatki
| Izhodni tok TIG / MMA | 10–200 A |
| Izhodni tok CUT | 20–50 A |
| Razred zaščite | IP21S |
| Izolacijski razred | Ž |
| Omrežna napetost | 230 V AC (+-15 %) / 1 ~ (enofazni) |
| Omrežna frekvenca | 50/60 Hz |
| Največji omrežni tok ( I1max ) (TIG / MMA / CUT) |
31,3 A / 32,0 A / 34,4 A |
| Največji efektivni omrežni tok ( I1eff ) (TIG / MMA / CUT) |
16,5 A / 14,3 A / 15,2 A |
| Teža | 13 kg |
| Dimenzije D x Š x V (mm) | 455 x 220 x 370 |
| Priključek na električno omrežje | SchuKo tip CEE 7/7 |
| Rezalnik s plazmo zračnega tlaka | 3,5 – 4 bare |
| Plazemski rezalnik zračnega toka | min. 100 l/min |
| Standardi | IEC 60974-1; EN 60974-10 (razred A) |
| Registrska št. OEEO DE | 85577200 |
Obseg dobave

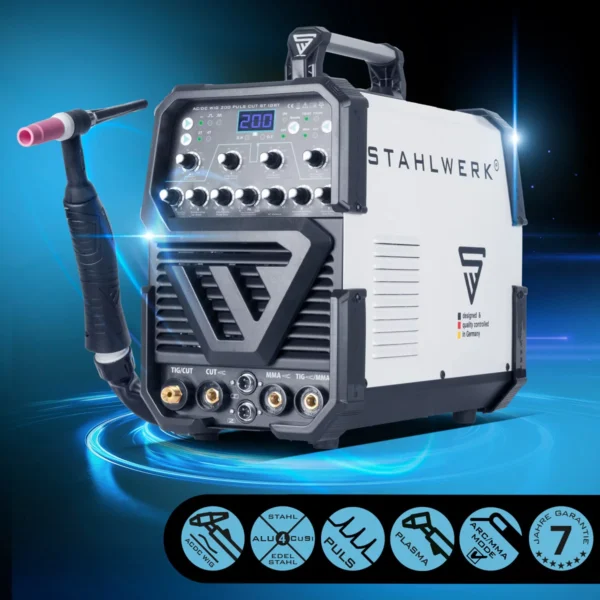

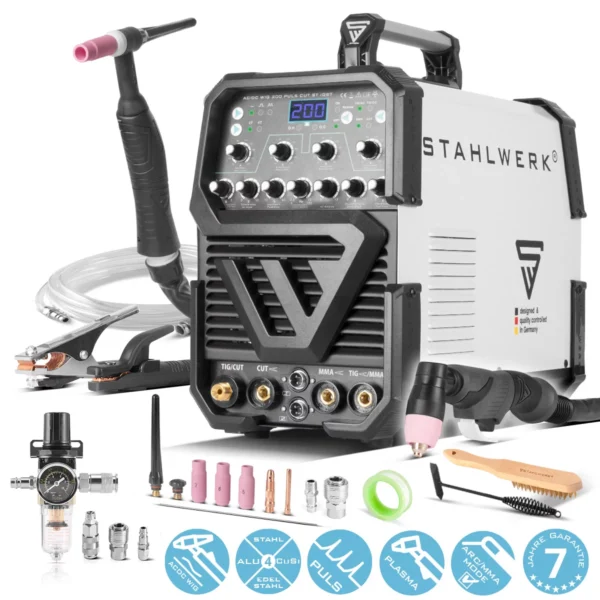

- 1 x STAHLWERK AC/DC TIG 200 Pulse s plazmo ST
- 1 x profesionalni TIG varilni gorilnik WP-26FR / paket cevi 3 metre* s fleksibilno glavo gorilnika in zaščito pred pregibanjem na plinskem priključku
- 1 x komplet dodatkov WIG TIG, 8 kosov:
- 3 x plinske šobe velikosti 5, 6, 7
- 1 x vpenjalna tulka velikosti 1,6
- 1 x ohišje vpenjalne tulke velikosti 1,6
- 2 x pokrova gorilnika – kratki in dolgi
- 1 x univerzalna volframova elektroda
- 1 x profesionalni paket plazemskih cevi AG-60/SG-55 3 metre
- 1 x 3-delni komplet dodatkov za plazmo
- 1 x ločevalnik vode z manometrom in hitrimi spojkami
- 1 x povezovalna cev s hitrimi spojkami od naprave do ločevalnika vode
- 1 x ozemljitveni kabel 3 metre
- 1 x držalo elektrod 3 metre
- 1 x žična krtača
- 1 x plinska priključna cev s hitro spojko 5 metrov
- 1 x zaščitni pokrov
- 1 x teflonski trak
Visokokakovosten profesionalni paket plazemskih cevi AG-60 z integrirano zaščito sprožilca. Optimalna zmogljivost rezanja in vžiga do 70 A. Debelejša cev in robustnejši obrabni deli kot pri PT-31.
Visokokakovosten profesionalni paket cevi WP-26 TIG z gibljivo glavo gorilnika in zaščito pred pregibanjem na plinskem priključku. Z vrtljivim gumbom na ročaju za daljinsko upravljanje varilnega toka. Priložen je 8-delni komplet potrošnega materiala.
Cevi za stisnjen zrak priključite v nekaj sekundah zahvaljujoč hitri spojki 3/8″ na napravi in ločevalniku vode. Potreben je le en preprost postopek. Vključuje 5-metrsko cev za plinski priključek s hitro spojko.
