Opis

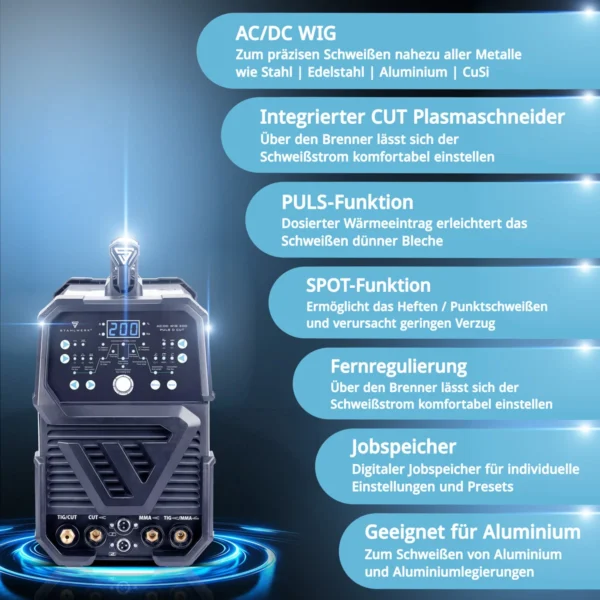

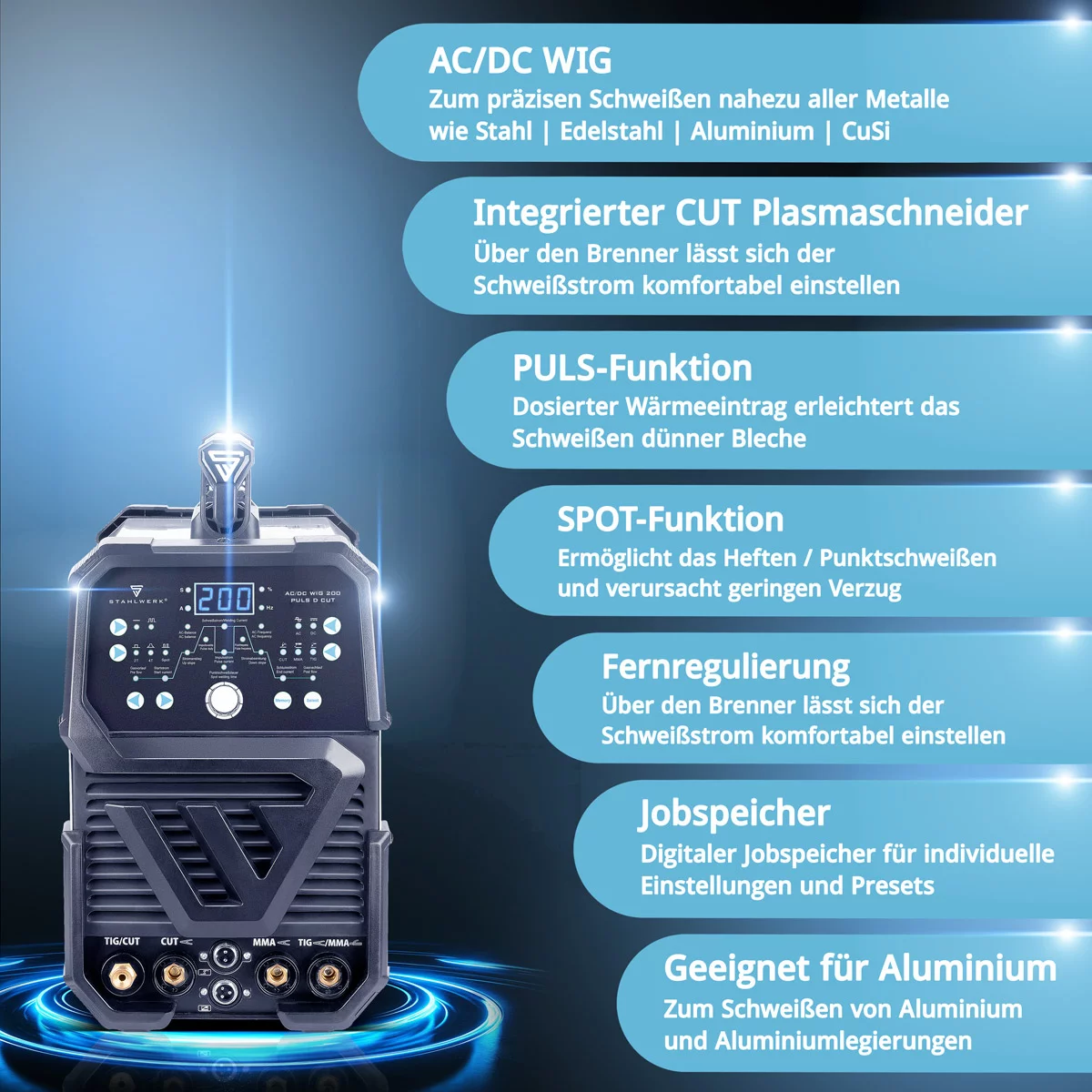

Funkcije
- AC/DC TIG varjenje – izmenični tok (AC) in enosmerni tok (DC). Varjenje praktično vseh kovin, kot so jeklo, nerjaveče jeklo, aluminij, baker in še veliko več.
- Kombinirana naprava 2 v 1 – TIG in MMA varjenje je možno do 200 A.
- Celovita pulzna funkcija – TIG PULSE – preprečuje pregorevanje materiala in zmanjšuje deformacije zaradi vročine, še posebej primerna za varjenje tankih plošč, katerih material zahteva le majhen dovod toplote. Nastavljivi parametri vključujejo pulzni tok, širino pulza, frekvenco pulza, dolg in kratek pulz.
- IGBT tehnologija – Najnovejša in najsodobnejša tranzistorska tehnologija omogoča polno varilno zmogljivost! Brez transformatorja, brez MOSFET-a, samo najsodobnejši IGBT-ji!

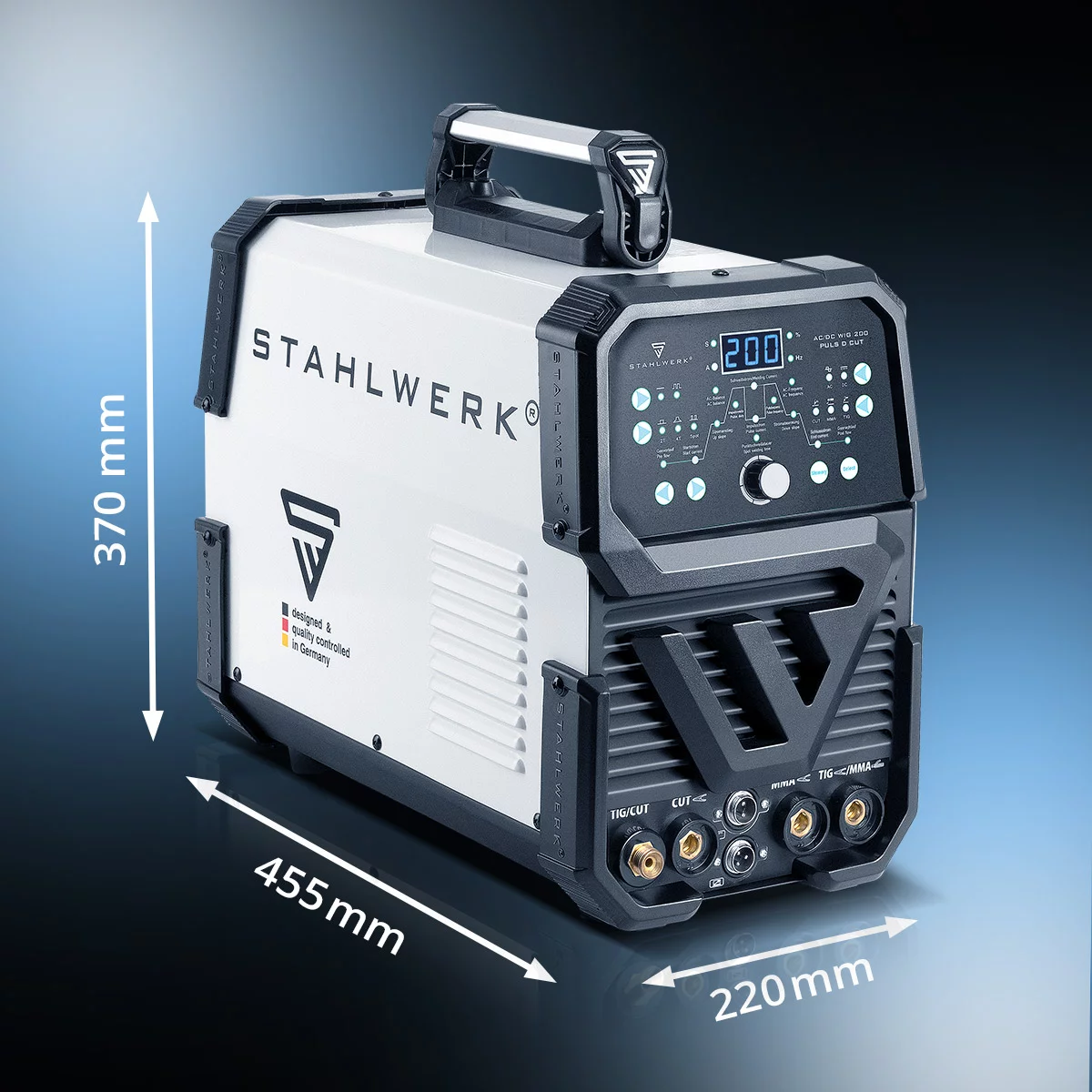

- Lahka in kompaktna zasnova – tehta le 13,15 kg in meri 455 x 220 x 370 mm. Inovativni IGBT tranzistorji prihranijo prostor in težo v primerjavi s staro tehnologijo MOSFET. Konec težkega dvigovanja!
- VF vžig – omogoča brezkontaktni vžig in zagotavlja bistveno boljše rezultate varjenja. Brez vzgonskega obloka, brez vžiga zaradi udarca!
- Najvišja učinkovitost in zmogljivost – Napravo napaja enofazni izmenični tok (230 V), ki omogoča izhodno moč 200 amperov.
- Pametno hlajenje in zaščita pred pregrevanjem – najsodobnejša tehnologija, integrirana zaščita pred pregrevanjem in visokozmogljivo hlajenje omogočajo maksimalno zmogljivost.
Značilnosti in prednosti

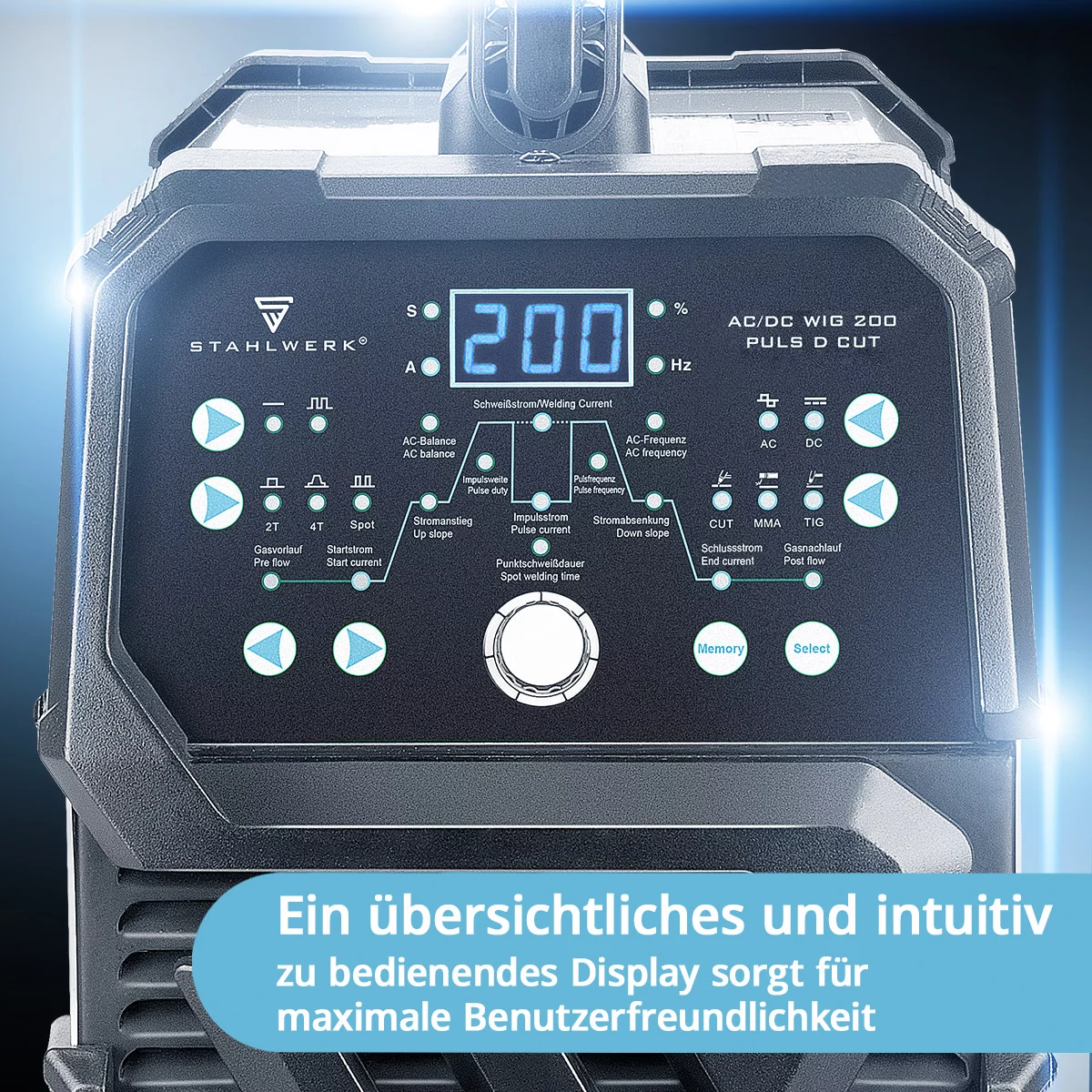

- Pomnilnik opravil – možnost shranjevanja za nastavitve po meri/prednastavitve. Na voljo je osem pomnilniških mest.
- 2T/4T (TIG) – določa način delovanja in ponuja razširjen nadzor nad pretokom toka. V načinu 2T ostane visokofrekvenčni (HF) vžig aktiven, dokler ni sproščen sprožilec gorilnika. V načinu 4T se oblok vžge po enkratnem pritisku in sprostitvi sprožilca. S ponovnim pritiskom in sprostitvijo sprožilca se vžig ustavi. Nekatere funkcije, kot je zmanjšanje toka, so na voljo samo v načinu 4T.
- Povečanje/zmanjšanje toka – preprečuje nastanek puhlic (končnih kraterjev) na koncu varjenja.
- Pred- in naknadno vžiganje plina (TIG) – ščitita volframovo elektrodo pred prekomerno obrabo in varilni šiv pred oksidacijo. Te parametre je mogoče individualno in ločeno nastavljati. Določajo, kako dolgo naj plin teče pred in po vžigu.
- AC ravnovesje – je spremenljiva nastavitev med razbitjem oksidne plasti (-) in globljim prodiranjem (+). To pomaga vplivati na lastnosti različnih materialov in zlitin.
- Frekvenca izmeničnega toka – Penetracijo in širino šiva nadzirata frekvence izmeničnega toka med 50 in 80 herci.
- Varilni tok / pulzni tok – Z obema parametroma “varilni tok” in “pulzni tok” lahko nastavite dve različni jakosti toka za varilni postopek, med katerima se varilni tok vedno preklaplja.
- Širina impulza – Širina impulza določa, kako dolgo varilni tok ostane na pulznem toku, preden se vrne na normalen varilni tok.
- Frekvenca impulzov – Frekvenca impulzov določa, kako pogosto se tok v določenem časovnem obdobju spreminja med obema nastavljenima vrednostma.
- Točkovno varjenje | Funkcija točkovnega varjenja – Oblok se samodejno ugasne po preteku predhodno nastavljenega časa (0,1–10 sekund).
- Širina obloka – Širjenje obloka je mogoče nadzorovati v načinu AC.
- Vroči zagon / Vroče vžiganje – Povečanje napetosti ob zagonu za boljše rezultate vžiga.
- Proti prijemanju – Samodejno zmanjšanje varilnega toka, ko se elektroda prijemi, omogoča enostavno odstranitev.
- TIG (volframov inertni plin) – varjenje v zaščitni plinski atmosferi z inertnimi/neaktivnimi plini, kot je argon 4,6 (99,996 %). V argonskem zvonu med volframovo elektrodo in obdelovancem se ustvari oblok. To stopi material in morebitni dodani kovinski material, kar ustvari zvar.
- Varjenje z elektrodo MMA / obločno varjenje – univerzalni postopek varjenja. Oblok tali elektrodo in tvori zvar. Zaščitni plin ni potreben.

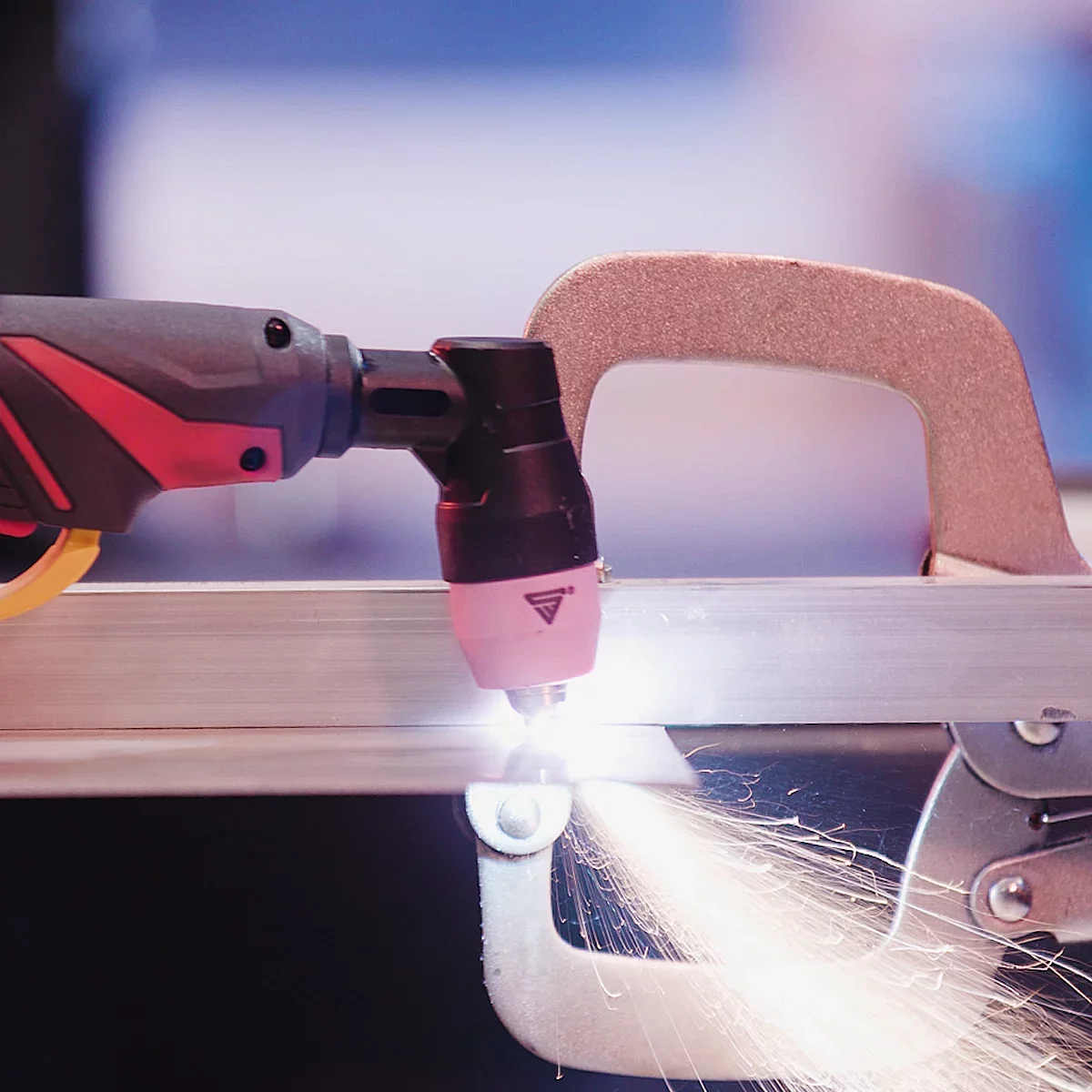

- Plazemsko rezanje / REZANJE – Elektrika se uporablja za ustvarjanje plazemskega curka, ki tali material, ki se nato odstrani s stisnjenim zrakom. To omogoča enostavno in natančno rezanje vseh prevodnih kovin, kot so standardno jeklo, nerjaveče jeklo, baker, aluminij, titan in številne druge.
- Naprava je primerna za varjenje tankih pločevin, pa tudi za obdelavo trakovnega jekla in ploščatega železa na vseh vrstah jekla z nizko, srednjo ali visoko vsebnostjo ogljika, pa tudi na nerjavnem jeklu, bakru, niklju, Cr-Mo in legiranih jeklih.
- Plazemski rezalnik zagotavlja močnih 50 amperov in ima natančen kontaktni vžig za prvovrstno zmogljivost vžiga.
- Glede na material je zmogljivost rezanja do 14 mm (konstrukcijsko jeklo ST37 do 14 mm, V2A ali V4A do 8 mm, aluminij do 5 mm).
Opomba: Ta naprava ni namenjena uporabi v stanovanjskih območjih, kjer je napajanje zagotovljeno prek javnega nizkonapetostnega omrežja. Na teh območjih je lahko zaradi prevodnih in sevanih motenj težko zagotoviti elektromagnetno združljivost.
Tehnični podatki
| Model | AC/DC TIG 200 Pulzni rez D |
| Izhodni tok TIG | MMA | 10–200 A (TIG) | 10–160 A (MMA) |
| Izhodni tok CUT | 20–50 A |
| Delovni cikel TIG (40 °C) | 15 % pri 200 A | 100 % pri 100 A |
| Delovni cikel MMA (40 °C) | 20 % pri 160 A | 100 % pri 60 A |
| Delovni cikel REZ (40 °C) | 10 % pri 50 A | 100 % pri 20 A |
| Zračni tlak REZ | 3,5 – 4 bare |
| Pretok zraka CUT minimalni | 100 l/min |
| Razred zaščite | IP21S |
| Omrežna napetost | 230 V AC (+-15 %) |
| Omrežna frekvenca | 50/60 Hz |
| Največji omrežni tok ( I1max ) | TIG | MMA | REZANJE 31,3 A | 32,0 A | 34,4 A |
| Največji efektivni omrežni tok ( I1eff ) | TIG | MMA | REZ 16,5A | 14.3A | 15.2A |
| Teža | 13,15 kg |
| Dimenzije D x Š x V (mm) | 455 x 220 x 370 |
| Priključek na električno omrežje | Vtič CEE 7/7 Schuko |
| Standardi | IEC 60974-1; EN 60974-10 (razred A) |
| Potrjeno s strani | TÜV Rheinland LGA Products GmbH |
| Registrska št. OEEO DE | 85577200 |

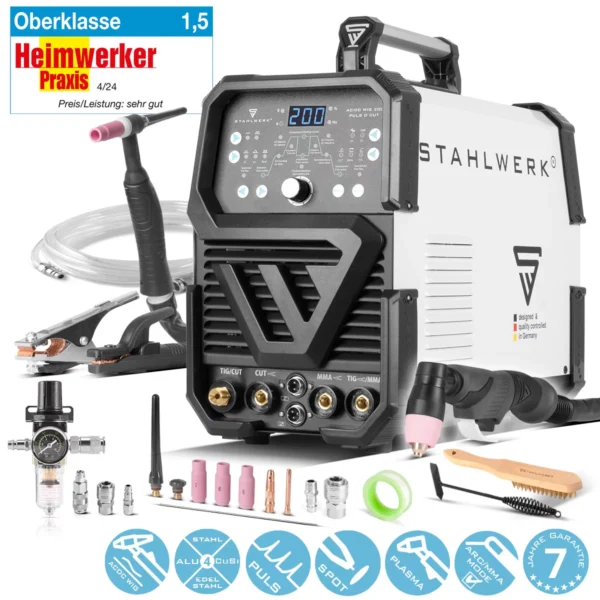

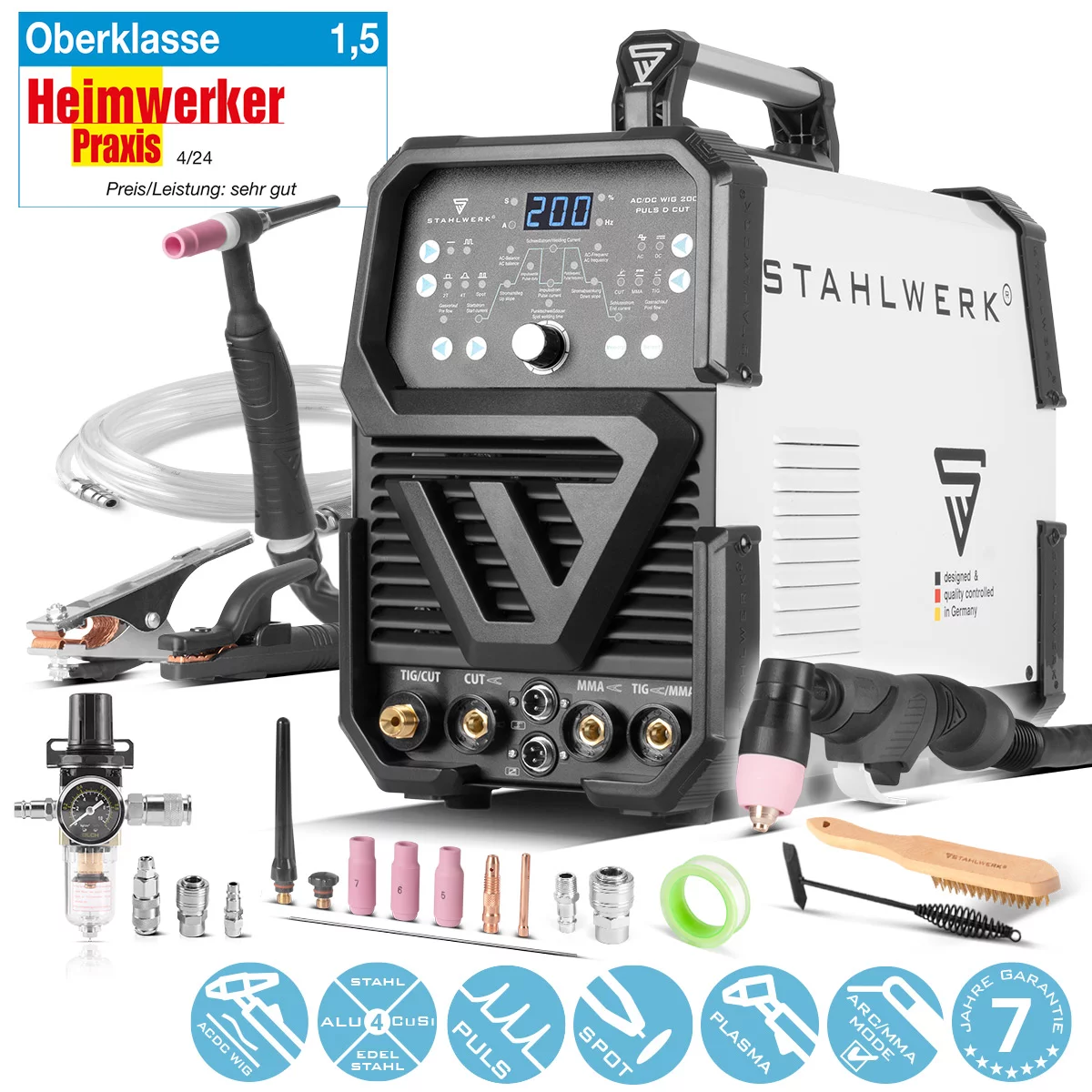

Obseg dobave

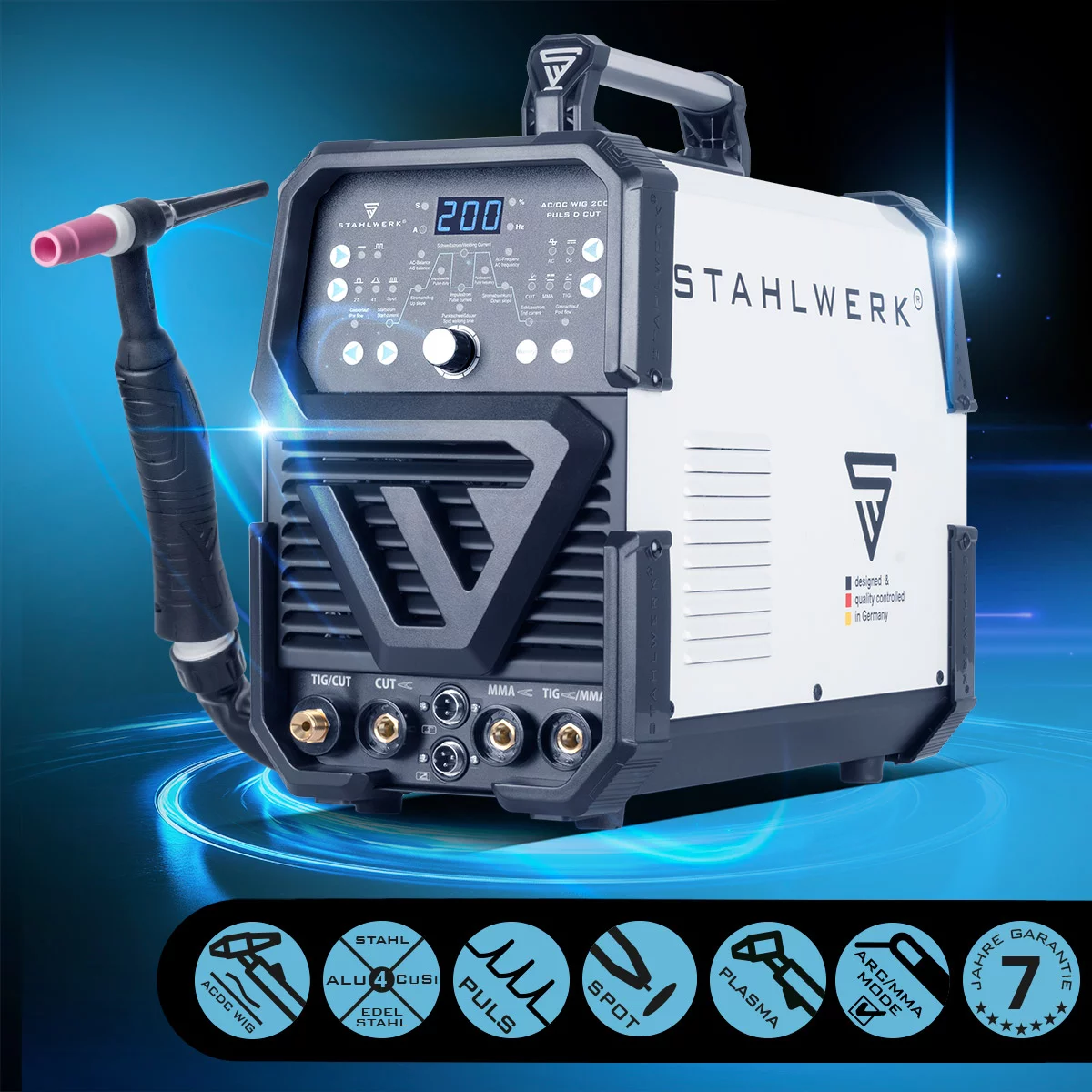

- 1 x STAHLWERK AC/DC TIG 200 Pulse D varilni aparat
- 1 x profesionalni TIG varilni gorilnik WP-26 FR s 3-metrskim paketom cevi* s fleksibilno glavo gorilnika in zaščito pred pregibanjem na plinskem priključku
- 1 x komplet dodatkov WIG TIG, 8 kosov:
- 3 x plinske šobe velikosti: 5, 6, 7
- 1 x vpenjalna tulka velikosti 1,6
- 1 x ohišje vpenjalne tulke velikosti 1,6
- 2 x pokrova gorilnika – en kratek in en dolg
- 1 x univerzalna volframova elektroda 1,6 mm
* Predhodno sestavljeni pribor z ilustracije varilnega gorilnika je del 8-delnega kompleta
- 1 x ozemljitveni kabel 3 metre
- 1 x držalo elektrod 3 metre
- 1 x profesionalni paket plazemskih cevi AG-60/SG-55 3 metre
- 1 x 3-delni komplet plazemske opreme (ta je že vnaprej sestavljen na plazemskem gorilniku): 1 x plazemska šoba, 1 x plazemska elektroda, 1 x keramična kapica
- 1 x ločevalnik vode z manometrom in hitrimi spojkami
- 1 x povezovalna cev s hitrimi spojkami od naprave do ločevalnika vode, vključno s 6-delnim priključnim kompletom
- 1 x plinska priključna cev s hitro spojko 5 metrov
- 1 x žična krtača
- 1 x zaščitni pokrov
